1设备简介

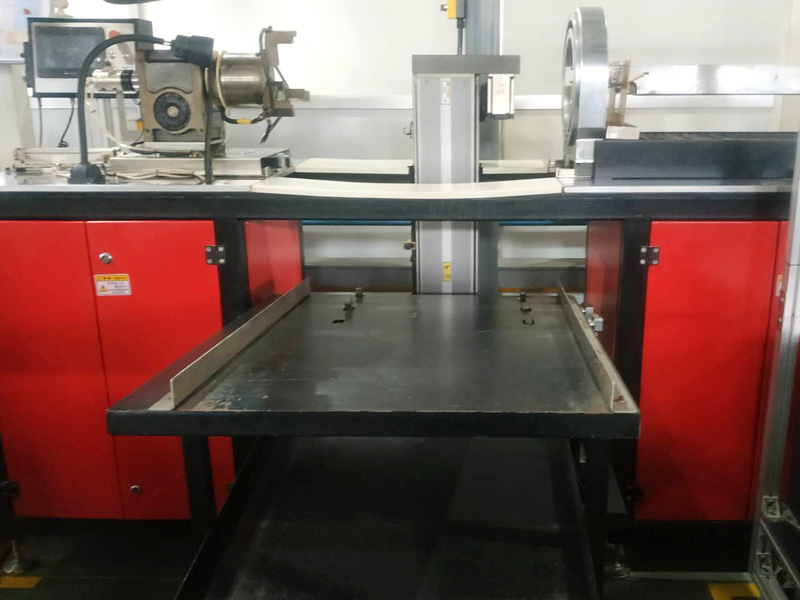

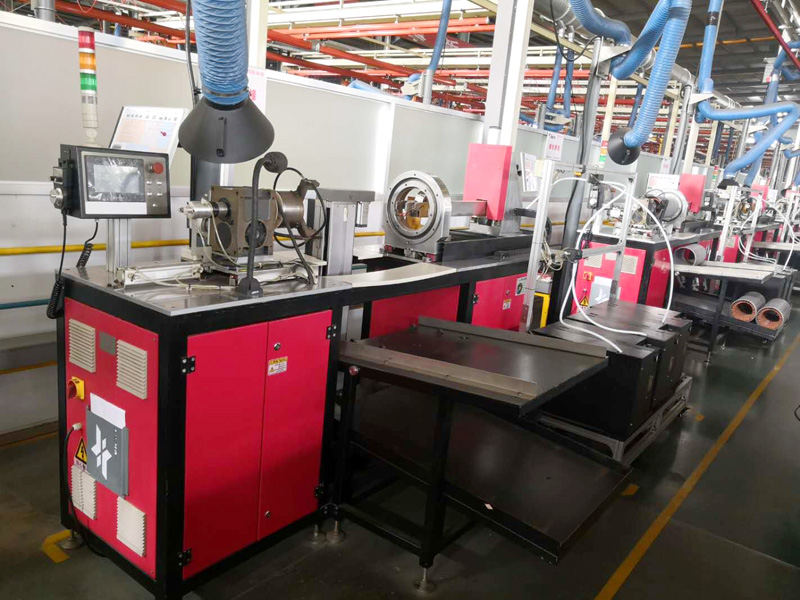

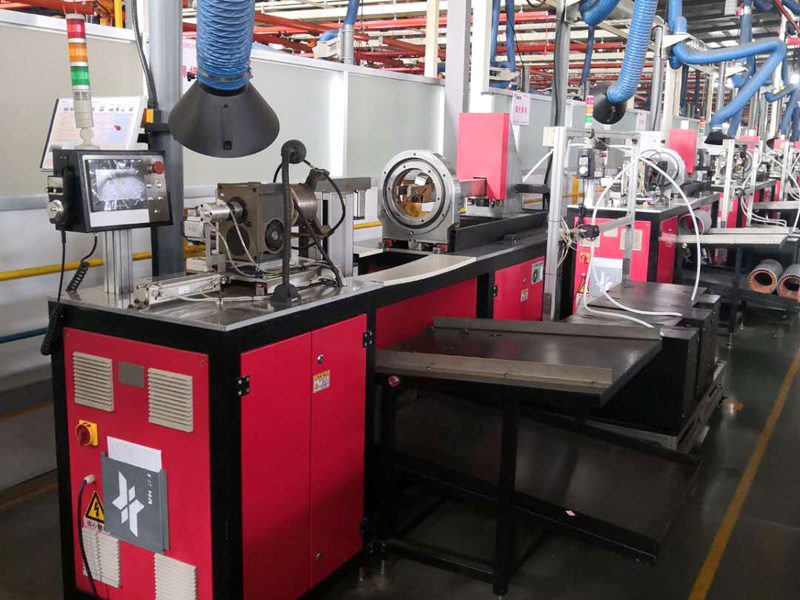

本设备是一种结构紧凑的卧式、拉弧数控螺柱专用焊接设备。该设备专门用于将小直径的黑色及有色金属螺柱焊接在管子的内腔,位置准确,操作方便,焊接牢固。
该设备由一台拉弧焊接控制装置(德国HBS电源)、一个具有人机界面的控制平台、一把自动焊枪、三个送钉装置、两个焊钉转换机构、两个接地机构、一套上下料机构,一套数控分度机构,以及一些必备的气动执行元件、焊接电缆组成。
2机床规格参数
1) 机床焊接范围:管子长度≤750毫米,直径159~219毫米
2) 焊接螺柱规格:直径8毫米,长度10~30毫米
3) 外形尺寸:W1630*L3000*H1800(㎜)
4) 控制系统轴数:4(数控)
5) 最高运动速度:10 m/min
6) 机床定位精度:±0.05 mm
7) 机床重复定位精度:0.03 mm
8) 焊接速度:约10个/ min
9) 机床供电电源:3Ph,50/60Hz,380V AC
10) 总功率:15kw
