一、设备配置

1) 驱动电机：日本交流伺服电机

2) 直线导轨：台湾上银（HIWIN）滚动直线导轨。

3) 双驱动交换工作台

4) 滚珠丝杆：精密研磨级滚珠丝杆。

5) 轴承：日本NSK

6) 触摸屏：彩色6寸触摸屏

7) 集中润滑系统：自动润滑站

8) 自动焊枪及自动上钉机构

9) 机床工作灯

二、设备生产特点工艺

1、焊接特点

A：可按顺序焊接及任意补焊5个位置焊钉.

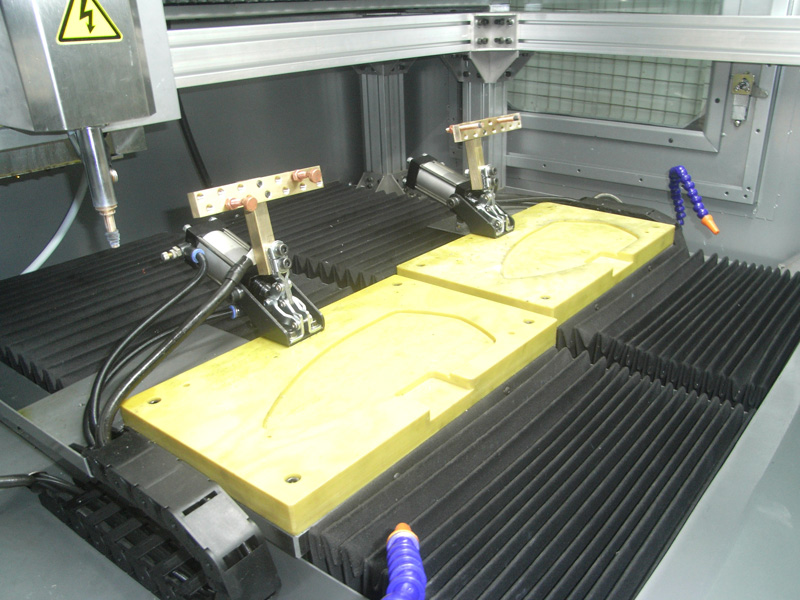

B：双驱动交换工作台（一个工作台焊接，另一个工作台换工件），可连续交替焊接。

2.工件的装夹找正（关闭焊机电源）

将工件放入工作台指定位置——用快速夹具固定——找正第一个焊点位置——装入焊钉——模拟运行程序 ——打开焊机电源——就绪

设 备 规 格 参 数

1)  机床行程: X/Y/Z: 600 X 600 X 150

2)  外形尺寸：W1300*L1700*H1780（㎜）

3)  控制系统轴数：4（数控）

4)  最高运动速度：5 m/min

5)  焊接速度：18个/min（客户提供的专用焊钉）

6)  机床定位精度：±0.05 mm

7)  机床重复定位精度：0.01 mm

8)  机床供电电源：2Ph,50/60Hz,220V AC

9)  总功率：2.0kw
